PRINCIPI DI FUNZIONAMENTO DI UNA GENERICA IRRORATRICE



Una generica irroratrice comprende fonda­mentalmente il serbatoio, la pompa, i dif­fusori e gli organi di regolazione e controllo.

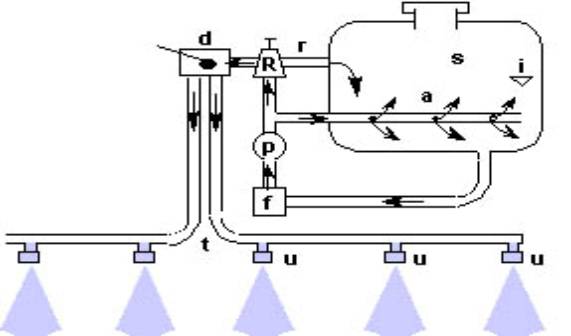

SCHEMA DI UNA GENERICA IRRORATRICE

a) sistema di agitazione idraulica; d) distributore; f) filtro; i) indicatore di livello; p) pompa; R) rego­latore di pressione; r) tubazione di ricircolo; s) ser­batoio; t) tubazioni; u) ugelli.







Riguardo al suo accoppimento con la motrice l’irroratrice può essere:

·        Portata posteriormente da trattori convenzionali

·        Portata anteriormente da trattori convenzionali

·        Trainata da trattori convenzionali

·        Portata da trattori speciali (portattrezzi)

·        Di tipo semovente

·        Con organi di lavoro a distribuzione localizzata (portati anteriormente o posteriormente al trattore)

·        Integrata con altre attrezzature (seminatrici, sarchiatrici) con accopimento variabile rispetto alla motrice

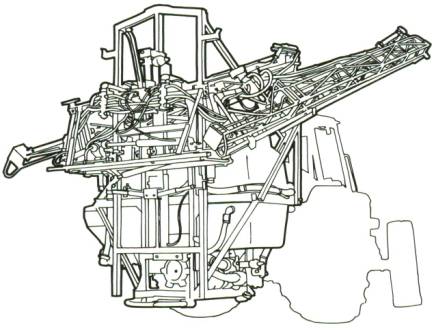

Irroratrice a polverizzazione meccanica portata posteriormente

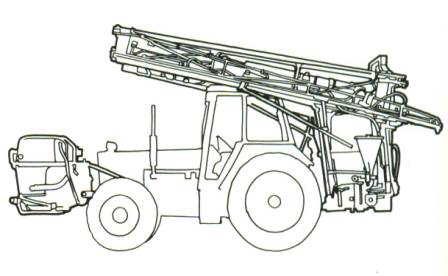

Irroratrice  a polverizzazione meccanica portata anteriormente

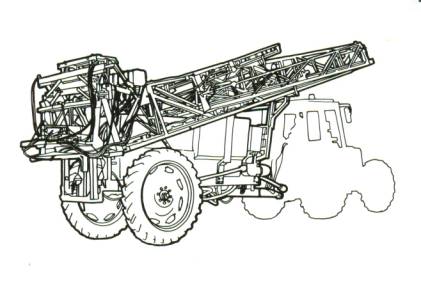

Irroratrice a polverizzazione meccanica trainata

Irroratrice montata su trattore porta-attrezzi

Irroratrice montata su trattore porta-attrezzi

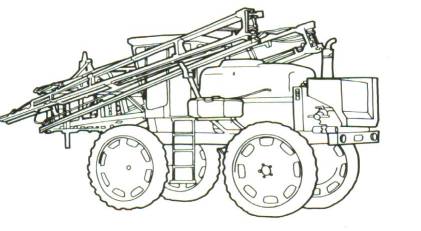

Irroratrice a polverizzazione meccanica di tipo semovente

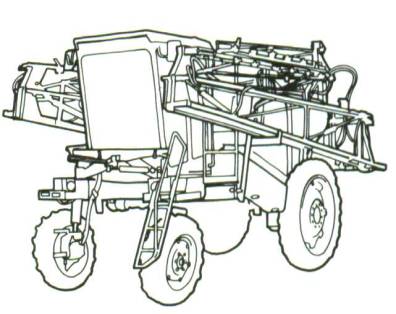

Irroratrice a polverizzazione meccanica di tipo semovente

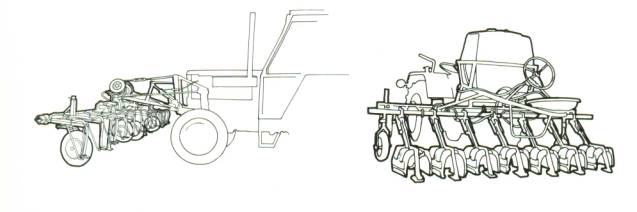

Irroratrici a polverizzazione meccanica per trattamenti localizzati
