TIPI DI POLVERIZZAZIONE E TRASPORTO
DELLE GOCCE AL BERSAGLIO
Le irroratrici svolgono la funzione di suddividere una certa portata di liquido
contenente il fitofarmaco in minuscole goccioline che debbono poi essere trasportate
sul bersaglio per conseguire l’effetto coprente o bagnate di cui si ha necessità.
La formazione delle gocce può avvenire per:
- polverizzazione meccanica (pressione di liquido): la miscela sotto
pressione viene fatta uscire attraverso ugelli idraulici provvisti di foro
d'uscita piccolo; la pressione si traduce in energia cinetica, che per effetto
della resistenza dell'aria produce la polverizzazione;
- polverizzazione pneumatica: il liquido, a bassa pressione, viene
investito da una corrente d'aria ad
alta velocità e frantumato (diffusore pneumatico);
- polverizzazione centrifuga: avviene per effetto della resistenza
dell'aria e della forza centrifuga impressa al liquido da particolari ugelli
rotativi.
Il trasporto delle gocce può avvenire:
- mediante l'energia cinetica propria delle gocce (getto proiettato);
- mediante una corrente d'aria portante (getto portato), prodotta da un
ventilatore.
IN PRATICA SI HA CHE:
LE IRRORATRICI PER LE COLTURE ERBACEE SONO QUASI TUTTE A POLVERIZZAZIONE MECCANICA
E GETTO PROIETTATO, IN QUANTO LE GOCCIOLINE DEBBONO ESSERE TRASPORTARE A BREVE DISTANZA. QUESTE
MACCHINE VEGONO CHIAMATE BARRE IRRORATRICI
LE IRRORATRICI PER COLTURE ARBOREE SONO QUASI TUTTE A POLVERIZZAZIONE SIA
MECCANICA SIA PNEUMATICA, MA SEMPRE A GETTO PORTATO. QUESTE MACCHINE VENGONO
CHIAMATE ATOMIZZATORI O CANNONI (se equipaggiate con ventilatore centrifugo e operanti
con getto direzionato)
In alcune irroratrici per colture erbacee, non si ha formazione di gocce, e
il trasporto avviene mediante strisciamento sulla superficie da trattare di
organi imbevuti di liquido (corde o spugne). Si parla allora di BARRE UMETTATRICI.
Come sempre la realtà è più complessa e abbiamo macchine per i trattamenti
alle colture arboree a polverizzazione meccanica e getto proiettato e macchine
per i trattamenti alle erbacee a polverizzazione pneumatica e getto portato.
Queste rappresentano tuttavia eccezioni facilmente individuabili.
|
|
|
|

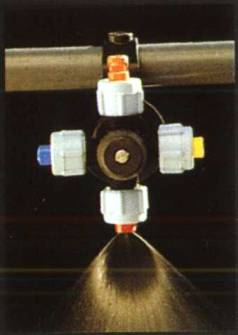

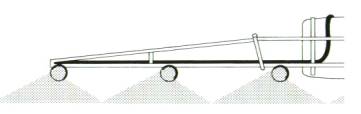

Nelle macchine a
polverizzazione meccanica e getto proiettato gli ugelli sono montati
direttamente su una barra e le goccioline vengono depositare sul bersaglio
grazie all’energia cinetica loro impressa dal sistema pompa-ugello. E’ il
tipo di polverizzazione e trasporto usato generalmente sulle BARRE IRRORATRICI |
|
|

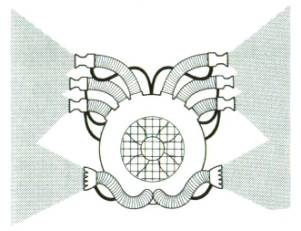

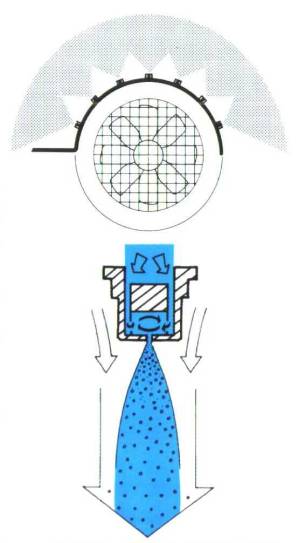

Nelle macchine a
polverizzazione meccanica e getto portato gli ugelli sono montati su una barra
e le goccioline vengono trasportate verso il bersaglio grazie a un flusso
d’aria creato da un ventilatore. E’ il tipo di polverizzazione e trasporto
usato sugli ATOMIZZATORI |
|
|
Nelle macchine a
polverizzazione pneumatica e getto portato non si hanno dei veri e propri
ugelli. IL liquido vine introdotto in un condotto sagomato a guisa di tubo
Venturi e per effetto della elevata velocità dell’aria e del salto di
pressione viene polverizzato. Il trasporto avviene poi in corrente d’aria. E’ un tipo di polverizzazione e trasporto
usato sugli ATOMIZZATORI, sui
CANNONI, su alcune BARRE IRRORATRICI |
|
|

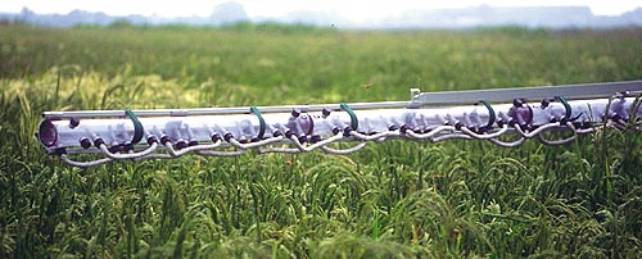

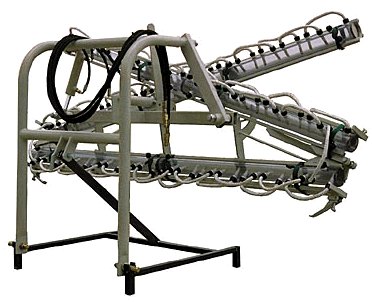

La polverizzazione
centrifuga è proposta per la realizzazione di BARRE IRRORATRICI. Si tratta di
una soluzione che si ritrova raramente nel mondo operativo |
|
|

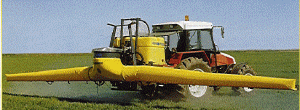

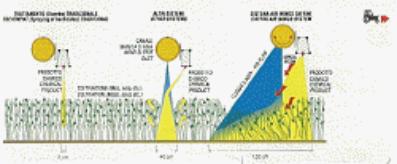

Barra irroratrice con
polverizzazione meccanica e getto portato: eccezione allo schema che prevede
che questo tipo di sistema sia impiegato sulle colture arboree. Si va abbastanza
diffondendo per i trattamenti su colture erbacee in atto, dove è necessaria
un’azione coprente |
|
|

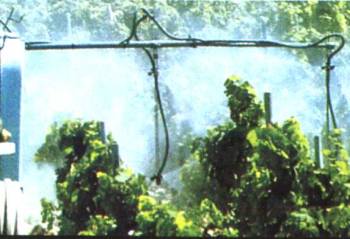

Polverizzazione meccanica e
getto proiettato impiegata su trattamento in vigneto con attrezzatura montata
su speciale macchina porta-attrezzi. Consente di dominare una larghezza di
lavoro pari a 4 volte quella di un normale atomizzatore |
|
|
Irroratrici a
polverizzazione pneumatica e getto portato al lavoro su colture erbacee |
|
|

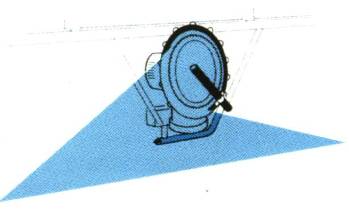

Irroratrice portata a polverizzazione
pneumatica e getto portato: CANNONE |
|
|
UMETTATRICE |
|
