SCHEDA: SPANDILETAME |
Lo spandiletame
è costituito da rimorchi, con capacità C = 25 ÷ 200 q, provvisti sul fondo di
un trasportatore a catena, che fa avanzare il materiale verso gli organi di
distribuzione. Questi possono essere:
- a
distribuzione posteriore (rotori a pale inclinate, con asse verticale; oppure
rotori a doppia coclea, con asse orizzontale): la larghezza di lavoro è di poco
superiore alla larghezza del cassone, e in genere Le = 2 ÷ 3 m);
- a
distribuzione laterale (rotori ad asse orizzontale, disposto su un lato del
cassone; oppure unico rotore con pale e lame radiali, posto nella parte
anteriore): Le = fino a 6 ÷ 8 m.
Per una Ve = 4 -
8 km/h, si ha quindi una CE = 1 -2 ha/h e 2 - 5 ha/h rispettivamente per i due
tipi. Tuttavia, poiché q = 500 - 1000 q/h, il tempo di svuotamento Ts è
dell'ordine di 3 ÷ 8 min; con dosi da distribuire Q = 150 - 1000 q/ha, i tempi
accessori (carico e trasferimento) risultano molto elevati (80 - 90 %), e la
capacità di lavoro è condizionata da quella dei mezzi per il carico del letame:
- caricatore
frontale su trattrice (CU = 100-180 q/h);
-
benna
(semovente, portata all'attacco a 3 punti o sullo stesso spandiletame) (CU =
200-250 q/h).
|

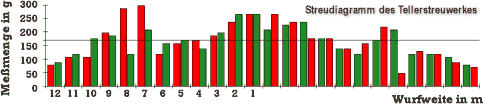

Esempio di diagramma di distribuzione |
|
|
Piccolo spandiletame monoasse a
distribuzione posteriore |
|
|

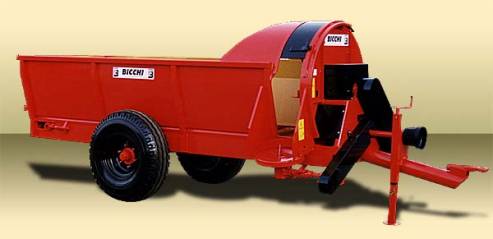

Piccolo spandiletame monoasse a
distribuzione laterale |
|
|

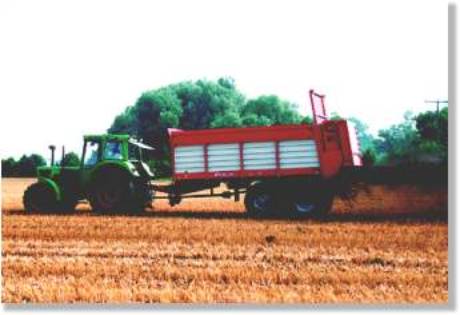

Spandiletame a distribuzione
posteriore al lavoro |
|
|

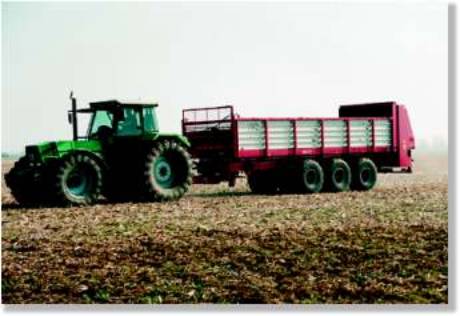

Spandiletame a distribuzione
posteriore di dimensioni notevoli |
|
|
Organi
di distribuzione posteriori ad asse orizzontale. Notare il distributore a
catena sul fondo del primo carro |
|
|
Organi
di distribuzione posteriori ad asse verticale |
|
|
Distributori a catena dimensionati in
funzione delle dimensioni del carro |
|
|
Trasmissione meccanica con cardano del
moto ai distributori |
|
|
Sulle macchine di maggiore dimensione
si stanno introducendo delle centraline per il controllo della distribuzione |
|
|
|
|
|
|
|
|
|
|
|
|
|
