SCHEDA PRINCIPALE RACCOLTA FORAGGI PRATIVI

Le falciatrici devono produrre un taglio netto per evitare:

- fermentazioni;

- ritardo nel ricaccio;

- strappi e inquinamento con terra, riduzione appetibilità;

- rottura della cotica, erosione.

Si distinguono:

- falciatrici alternative (lama oscillante e controdenti fissi):

- a lama oscillante con controdenti mobili;

- a doppia lama oscillante;

- a lama e controdenti ambedue oscillanti;

- falciatrici rotative (ad asse verticale) a tamburi ad azionamento dall’alto;

- falciatrici rotative (ad asse verticale) a dischetti ad azionamento dal basso.

Le falciatrici a lama oscillante con controdenti fissi sono caratterizzate da una barra, su cui sono fissate sezioni di lama triangolari, che scorrono all'interno di controdenti fissi. Questi suddividono l'erba in fascetti, e forniscono la base di appoggio per la lama durante il taglio, che non è istantaneo, ma consiste in una prima fase di compressione e una seconda fase di taglio vero e proprio. Se la velocità di avanzamento è troppo elevata, la lama non ha il tempo di completare la fase di compressione può strappare; se troppo bassa, si possono avere tagli multipli e perdita di prodotto. Ancora, se il taglio è lento rispetto alla velocità di avanzamento, si può avere una altezza di taglio irregolare. La Ve ottimale è di circa 5 - 7 km/h. Si possono montare controdenti normali (distanza di 51 mm l'uno dall'altro), fitti (38 mm) o radi (71 mm). I secondi sono adatti per suddividere in fascetti più sottili i foraggi teneri (trifogli), che hanno una fase di compressione più lunga; gli ultimi per foraggi grossolani (graminacee; vengono anche utilizzati sulle mietitrebbiatrici per cereali); i primi rappresentano una via di mezzo. Sono soggette ad ingolfamenti, specie se non ben affilate e/o su foraggio umido, e richiedono molta manutenzione per l'affilatura delle lame.

Le motofalciatrici monoasse sono operatrici semoventi con motore da 5 - 10 kW,

Le falciatrici a doppia lama oscillante presentano due lame mobili, senza controdenti. La fase di compressione è più rapida, sicché è possibile lavorare a 7 - 9 km/h. Danno un taglio più regolare, con meno ingolfamenti, ma richiedono ancora più manutenzione. Una soluzione interessante e meno costosa è rappresentata dalle falciatrici a lama e controdenti oscillanti.

Le falciatrici rotative si distinguono falciatrici rotative a :

· comando dal basso, con diametro dei dischi (detti "dischetti") tipicamente pari a 40 cm;

· comando dall'alto, con tamburi ruotanti di diametro tipicamente pari a 80 cm.

Esse presentano corte lame rotanti su assi verticali; data la grande velocità periferica delle lame (15 - 25 m/s), l'impatto ed il taglio sono pressoché istantanei. Ciò consente una Ve fino a 10 - 15 km/h. La manutenzione è più semplice. Il taglio però non è sempre soddisfacente su foraggi teneri (leguminose): spesso risulta poco non netto, con strappi, inquinamento con terra, fermentazioni ecc. In tal caso, il ricaccio può essere ritardato.

Le falciatrici sono in generale portate in posizione:

- latero - centrale: consente un'ottima visibilità ma richiede un attacco apposito; frequente su vecchie trattrici, oggi in disuso;

- latero - posteriore: è la soluzione più frequente, ma offre scarsa visibilità dell'attrezzo;

- anteriore: ottimale, ma richiede attacco a tre punti e presa di potenza anteriori, oppure posto di guida reversibile.

Tutte le falciatrici possono essere dotate di deflettori per riunire il foraggio appena tagliato in una andana.

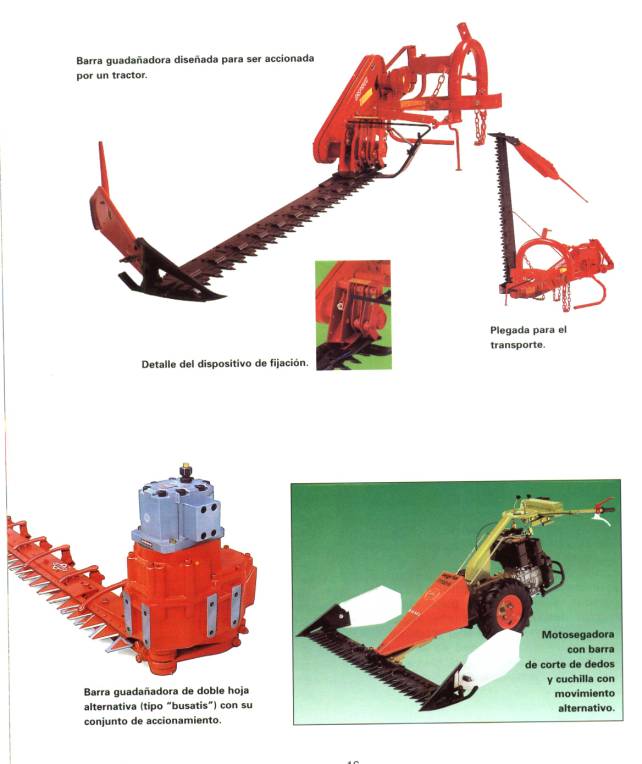

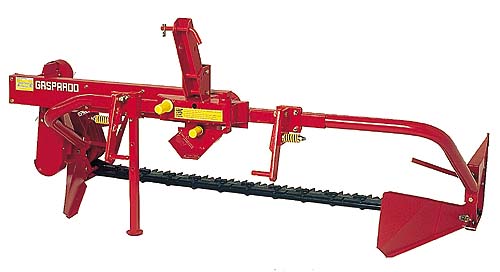

Falciatrice alternativa: in alto, da accoppiare posteriormente a trattore per lavorazione laterale (modello a denti mobili); a lato, in fase di trasporto; al centro particolare del dispositivo per trasformare il moto rotativo in alternativo (opera sia sulla barra, sia sui denti); sotto, a doppia lama oscillante; sotto a destra, motofalciatrice monoasse a semplice effetto (solo la lama è in movimento i denti sono fissi)
Falciatrice alternativa a denti mobili per accoppiamento anteriore a trattore

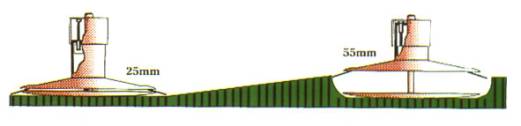

Schema funzionamento falciatrici rotative a tamburi ad azionamento dall’alto. Il disco inferiore è folle, quello superiore in movimento (azionato dalla p.d.p.) è munito di lamini. La regolazione dell’altezza di taglio può avvenire regolando la distanza tra i due dischi.
Modello a 4 rotori con vista del sistema di trasmissione del moto
Cambio lamini

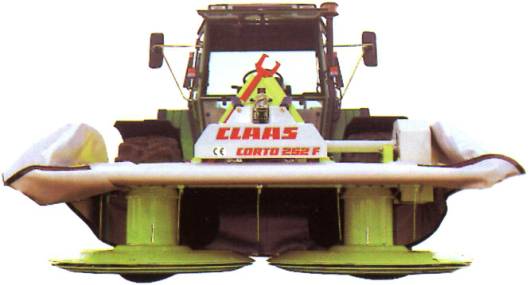

Falciatrice a tamburi portata anteriormente da trattore a guida retroversa

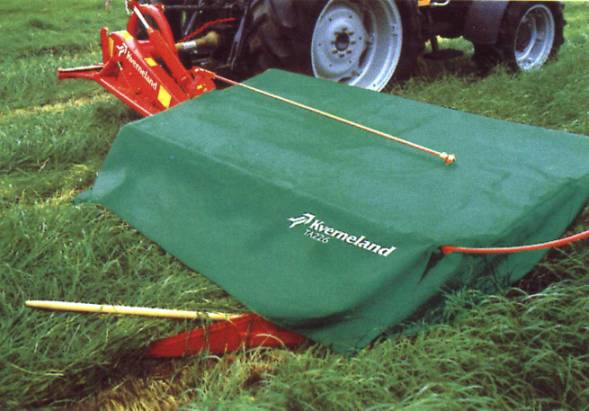

Modello portato accoppiato lateralmente

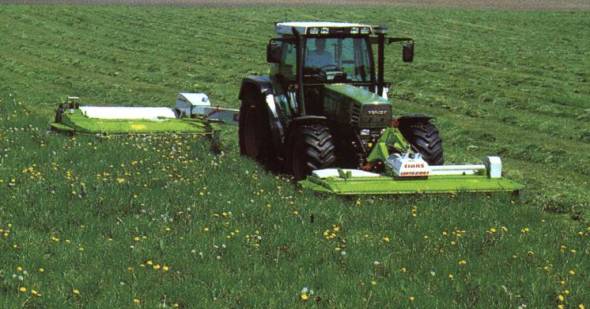

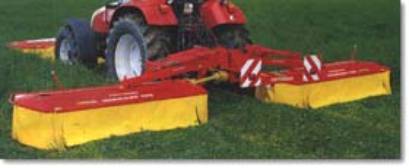

Tre falciatrici a tamburo accoppiate al medesimo trattore

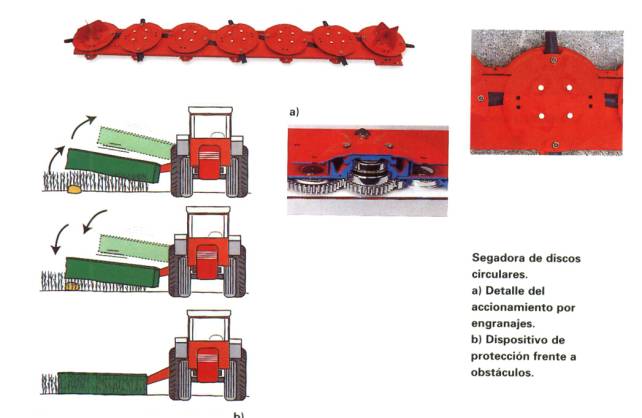

Falciatrici rotative ad azionamento dal basso, altrimenti dette falciatrici rotative a dischetti

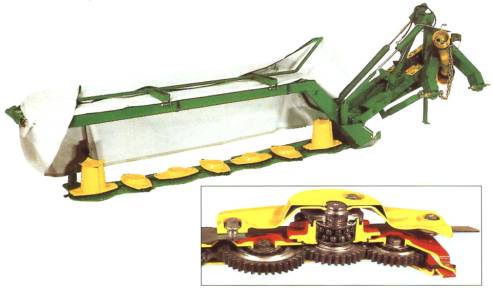

Modello con supporti dei lamini elissoidali

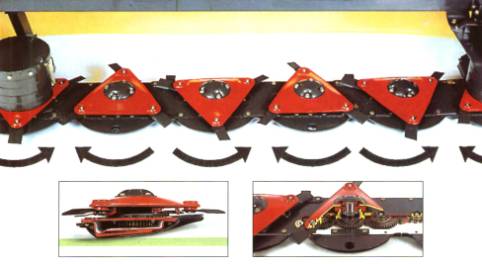

Modello con supporti dei lamini triangolari
